Вариант «чистки» чертежей AutoCAD

     Иногда случается такая ситуация, что при попытке работать с объектами внутри одного чертежа AutoCAD или между несколькими файлами, система зависает на несколько минут, а то и вообще аварийно завершает работу. Особенно это проявляется в работе файлов, пришедших от подрядчиков, соисполнителей и прочих контрагентов. При этом проблема никак не зависит от размера файла.

     Причин возникновения данного рода проблем, может быть огромное количество, от поврежденных данных в чертеже и до банального несоответствия конфигурации AutoCad. К сожалению, многие коллеги считают, что проблема происходит из-за «виртуальной машины», а вот на «персональном компьютере» этот чертёж будет работать быстрей и правильней, но это далеко не так.

     Отдел IT старается как можно оперативно проводить диагностику работы операционной системы внутри виртуальной машины, следить за актуальными обновлениями САПР систем. Но если есть проблема с самим документом, то тут как не старайся оптимизировать систему – проблему не решить. Давайте разбираться, с чего же можно начинать решать такие вопросы:

  1. Проявляются ли разного рода подвисания в других проектах, или только в одном чертеже?
  2. Присутствуют ли «внешние ссылки», возможно многоуровневые?
  3. Имеются ли растровые изображения pdf, dwf, dgn?
  4. Используются ли shx, ttf-шрифты стороннего приготовления?
  5. Типы линий и т.п.

Приступаем:

  • Если программа при открытии чертежа указывает на то, что он повреждён и предлагает восстановить его, то желательно сделав копию «оригинала» дать системе возможность произвести корректировки!

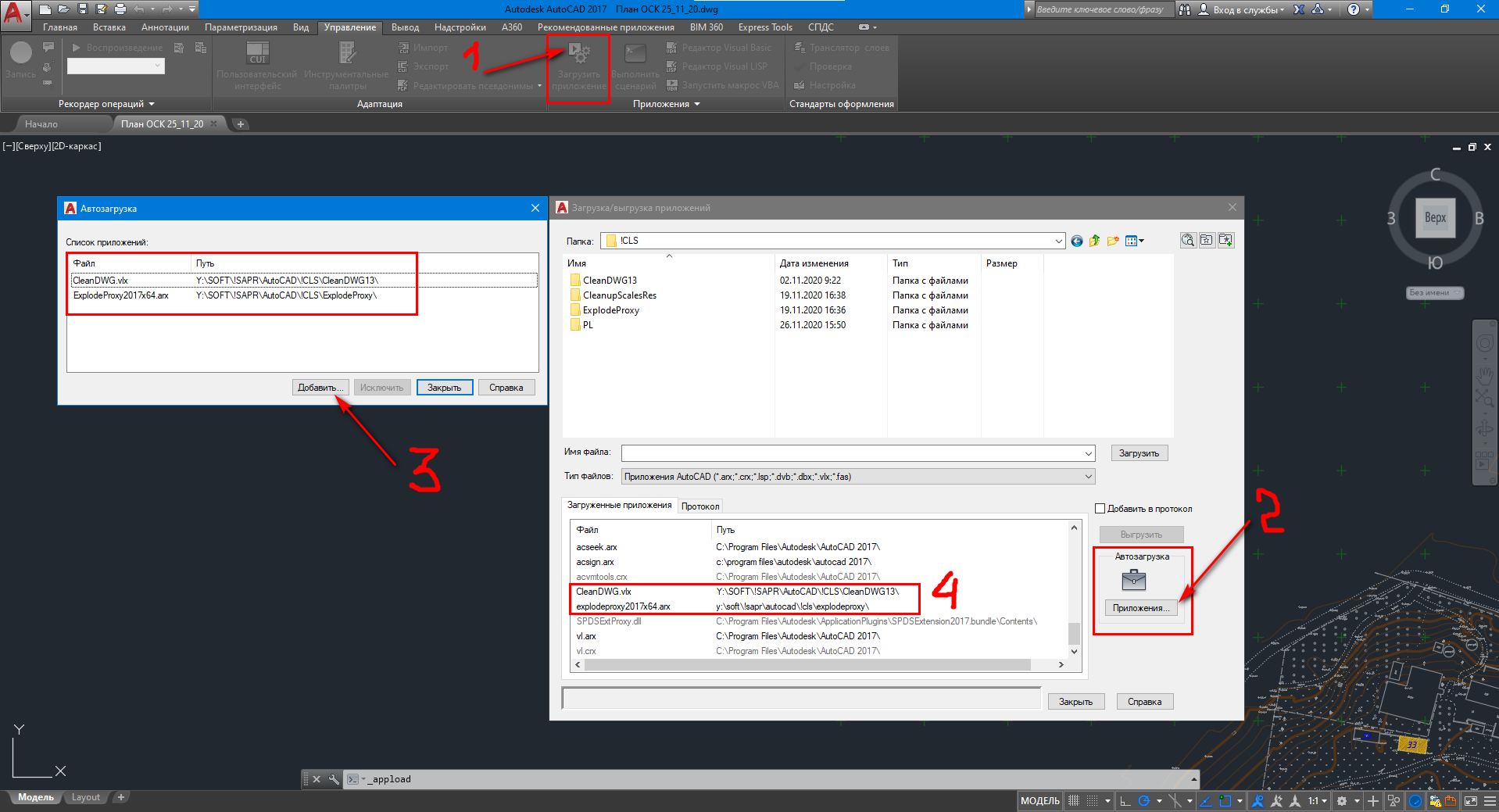

  • Убеждаемся, что у нас подгружены необходимые модули. (Если их нет, необходимо загрузить!)


  • Загружаем ExplodeProxy (y:\SOFT\!SAPR\AutoCAD\!CLS\ExplodeProxy\*), с помощью команды _ExplodeAllProxyнаходим прокси объекты и затем _RemoveAllProxy — убираем прокси-объекты
  • Чистим с помощью CleanDWG13 (y:\SOFT\!SAPR\AutoCAD\!CLS\CleanDWG13\), запуск с помощью команды _CLEANDWG
  • Проверяем чертёж с помощью _AUDIT

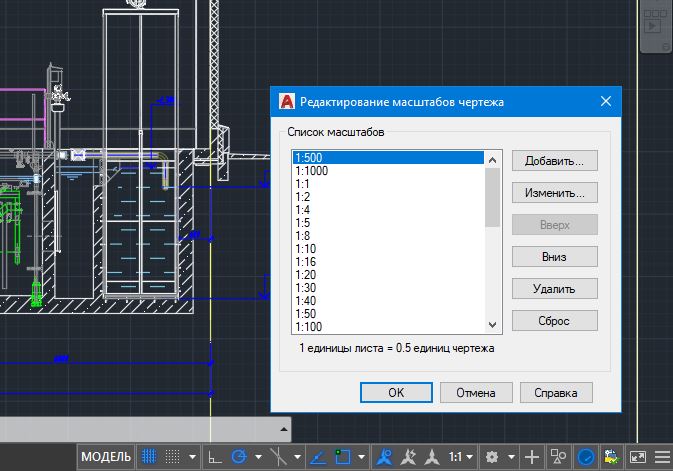

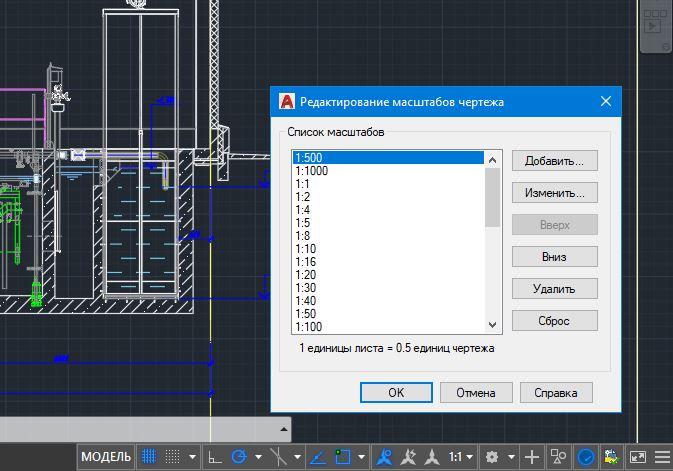

  • Ещё есть вариант убрать неиспользуемые масштабы (можно с помощью команды _SCALELISTEDIT

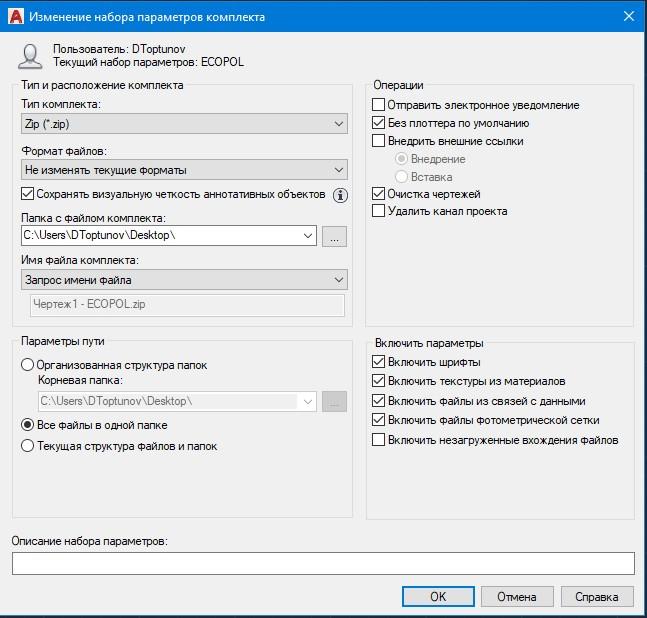

     Если вы всё сделали, но с чертежом всё-равно крайне некомфортно работать в AutoCad21, пробуйте открыть его в других САПР системах (NanoCAD, GStarCAD, BricsCAD)… или попросите, чтобы вам передавали чертежи в zip с помощью ФОРМКОМПЛЕКТ _ETRANSMIT


     Также, можно попробовать создать новый чертёж и уже в него «шаг за шагом» переносить объекты со старого. Если при переносе одного из объектов чертёж начнёт «замедляться», а явных проблем с объектом не видно (появляется задержка при дублировании объектов в чертеже, задержка при масштабировании и т.п.), то как вариант — начертить в новом окне данный объект «с нуля».

     На сайте autolisp.ru есть статья о том, как корректно передавать чертежи dwg — ССЫЛКА
