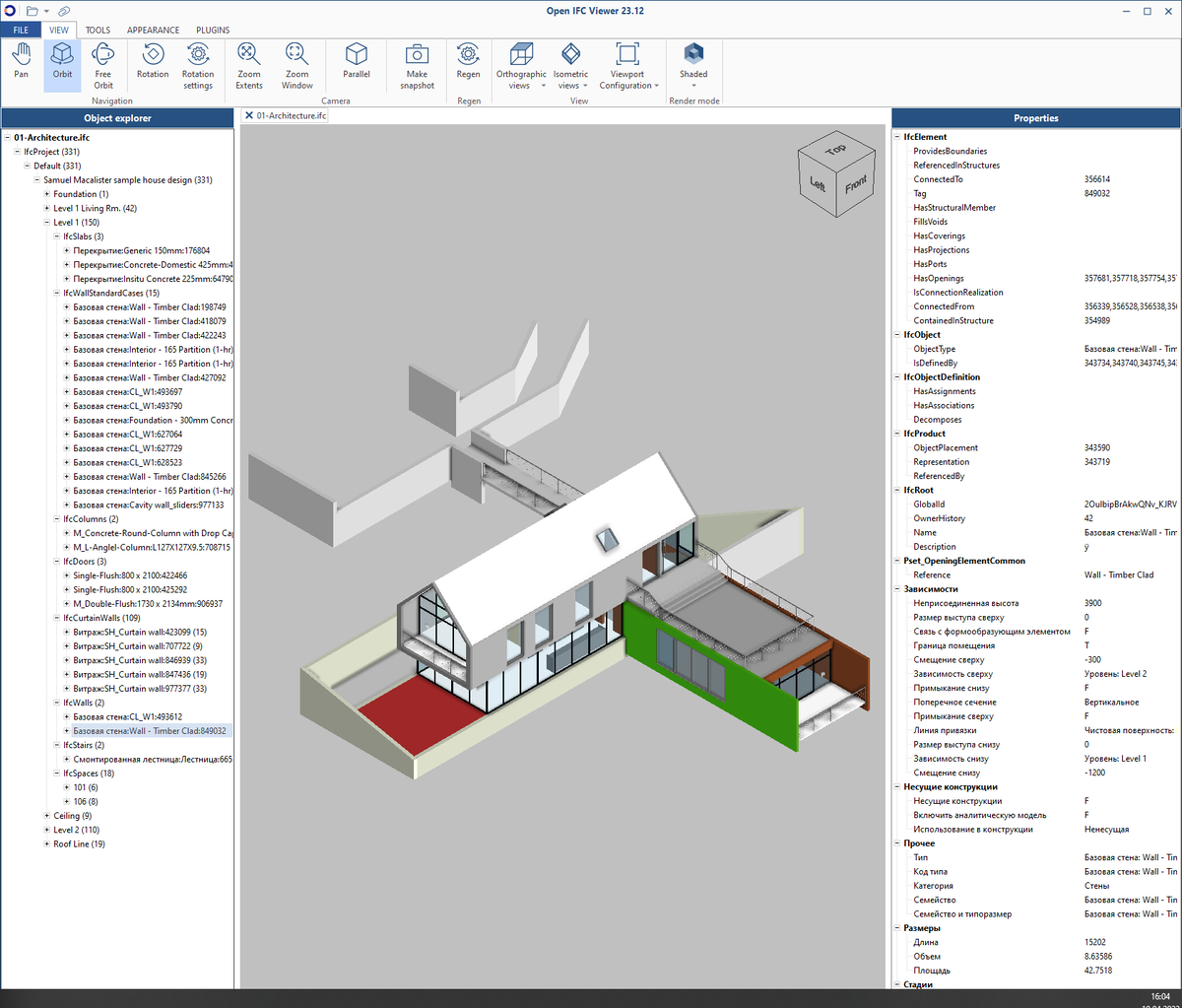

Open IFC Viewer

Разработка Open Design Alliance — официальный партнер buildingSMART. Собственная библиотека для разработчиков BIM-решений.


Ключевые возможности и особенности:

  • Версия для Desktop на ОС Windows и macOS;

  • Формирование полноценной сводной модели с группировкой каждой модели в диспетчере проекта (Object explorer);

  • Можно открыть несколько моделей в одном сеансе с разбивкой вкладок (по аналогии в Revit);

  • Добавление теней и настройка Render Mode;

  • Просмотр подробной структуры IFC. Может быть полезным для разработчиков;

  • Количественная статистика по геометрии модели;

  • BCF (BIM Collaboration Format) Manager, если вкратце — это открытый формат обмена комментариями к модели;

  • Валидация/проверка модели.

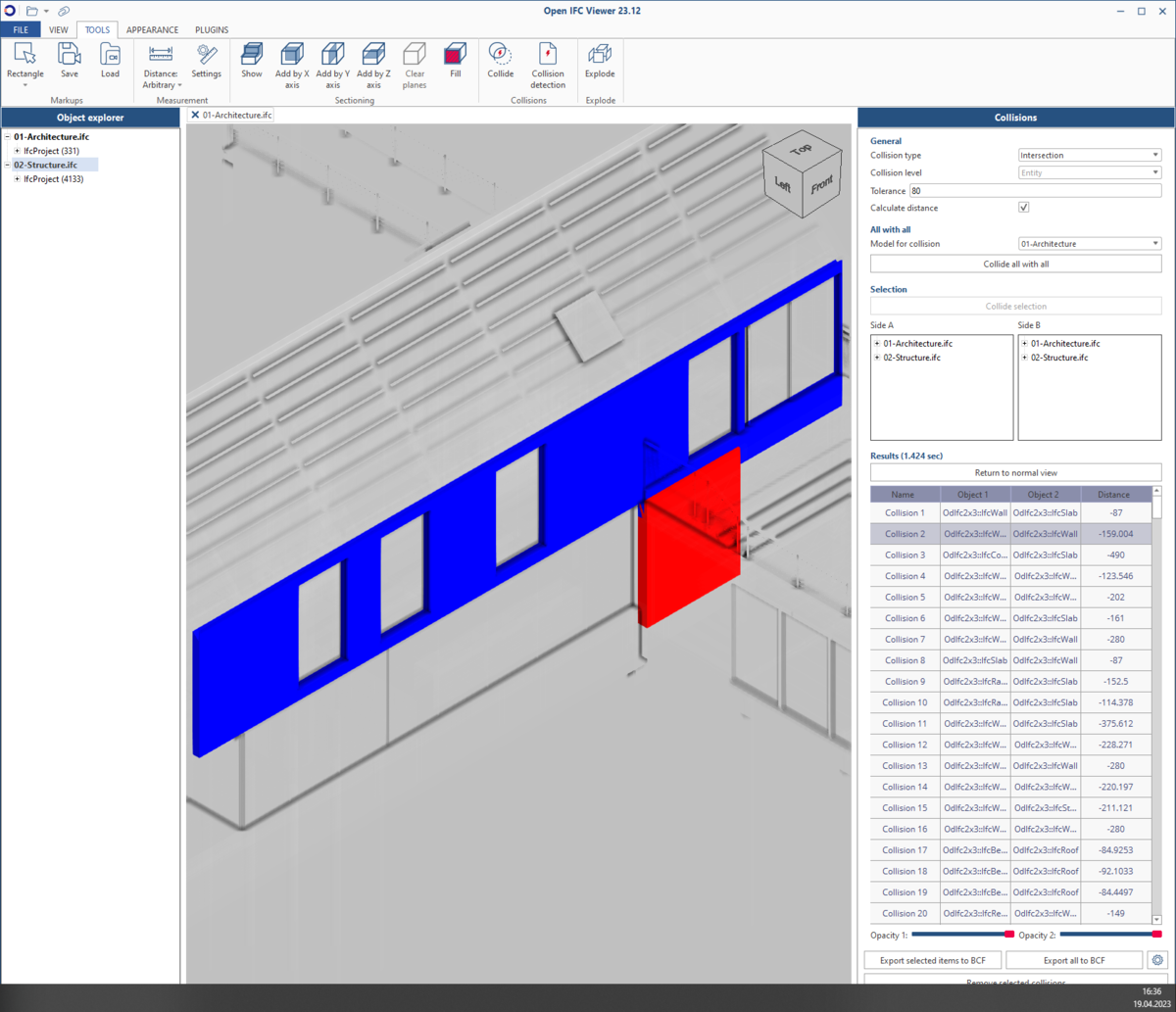

Опять же, отдельно можно выделить достаточно мощный инструмент по проверкам на коллизии. В настройках можно задать тип коллизий, допуск проверки, подсчёт расстояний и в последующем экспортировать отчёт в BCF формат.

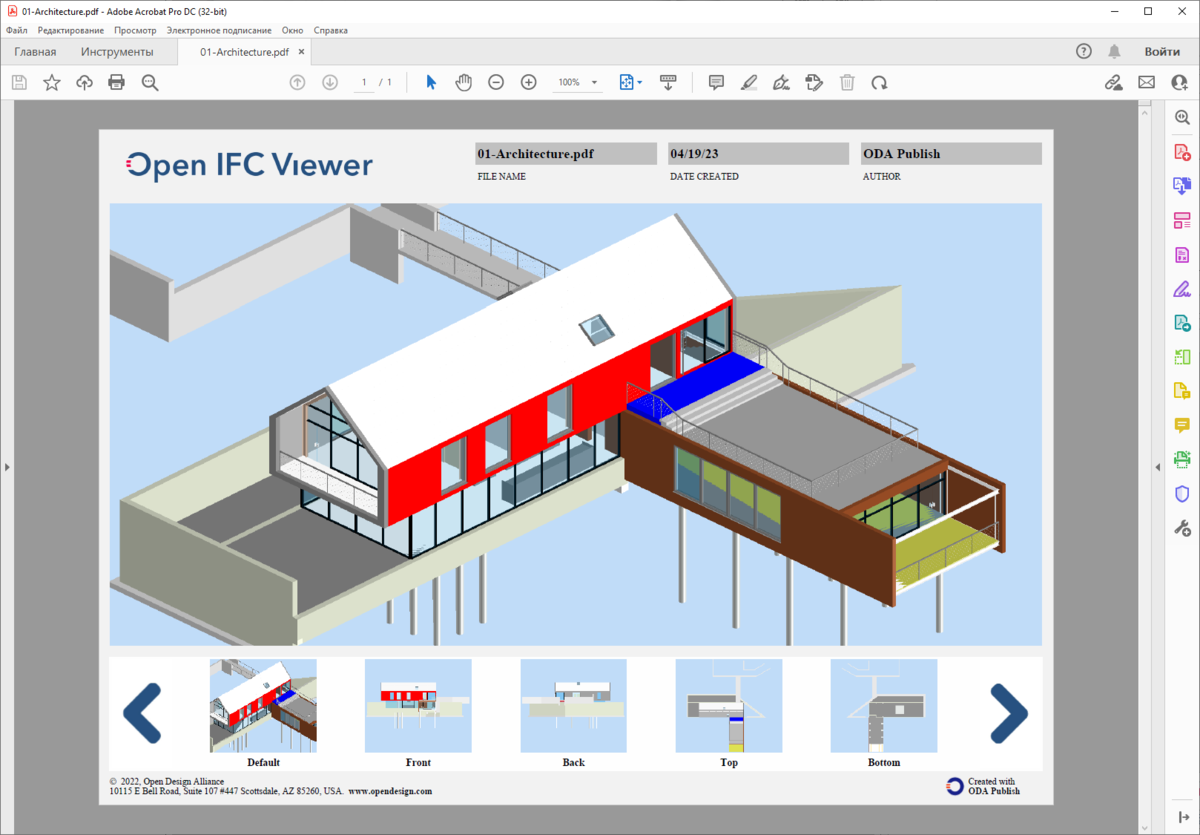

Ещё одна интересная возможность — публикации в PDF карточки с моделью, в которой представлена некоторая информация о проекте и виды.


https://openifcviewer.com/

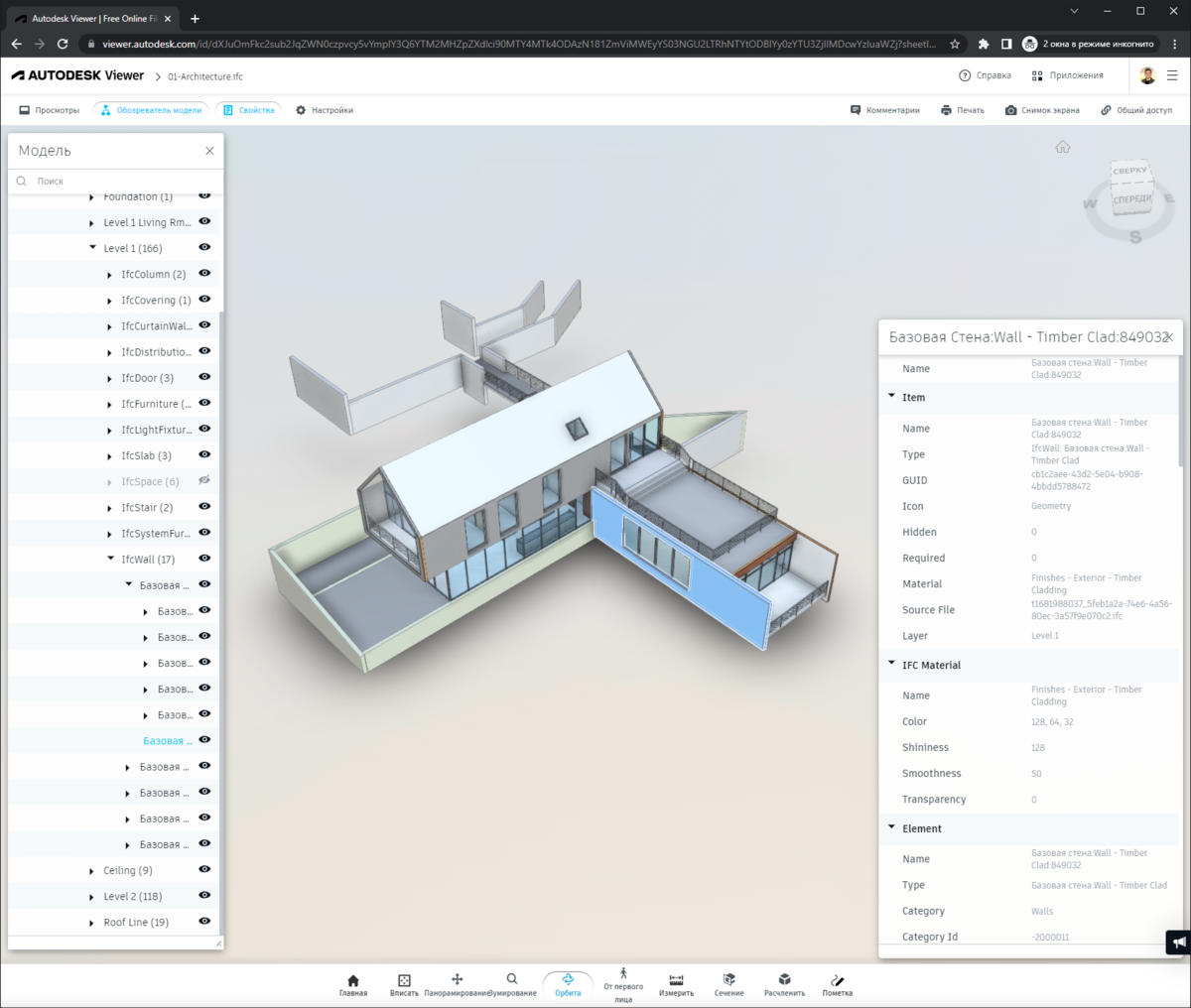

Возможно, кто-то не знает, но у Autodesk есть свой веб-сервис для просмотра и обмена проектами, с использованием разных форматов. Наверное, самый удобный и полезный инструмент для быстрого обмена информацией между участниками архитектурно-строительного процесса, если у вас нет своей среды общих данных или же нужно оперативно передать BIM-модель подрядным организациям или специалистам. Отлично подходит для демонстрации и презентации потенциальным заказчикам на разных встречах.




Ключевые возможности и отличия:

  • Загрузка связанных моделей, тем самым формирование сводной модели;

  • Добавление аннотаций к чертежам и моделям;

  • Инструменты измерений;

  • Возможность поделиться BIM-моделью (в форматах IFC, RVT и т.д.) по средствам ссылки, в том числе с пользователем, у которого нет учётной записи Autodesk;

  • Организация общего доступа;

  • Ведение коммуникации внутри Viewer по средствам комментариев.

https://viewer.autodesk.com/
