Отображение элементов

Методические указания
по решению проблем с отображением элементов в Autodesk Revit

Оглавление:

1. Элемент отключен локально на виде:

2. Элемент отключен в настройках вида:

3. Элемент отключен глобально в проекте:

4. Элемент скрыт независимо от настроек видимости в проекте:

При возникновении проблем с отображением элементов модели в Autodesk Revit, рекомендуется выполнить следующие шаги по диагностике и устранению причин:

1. Элемент отключен локально на виде:

На изображении показаны объекты, которые могут быть скрыты локально для конкретного вида.

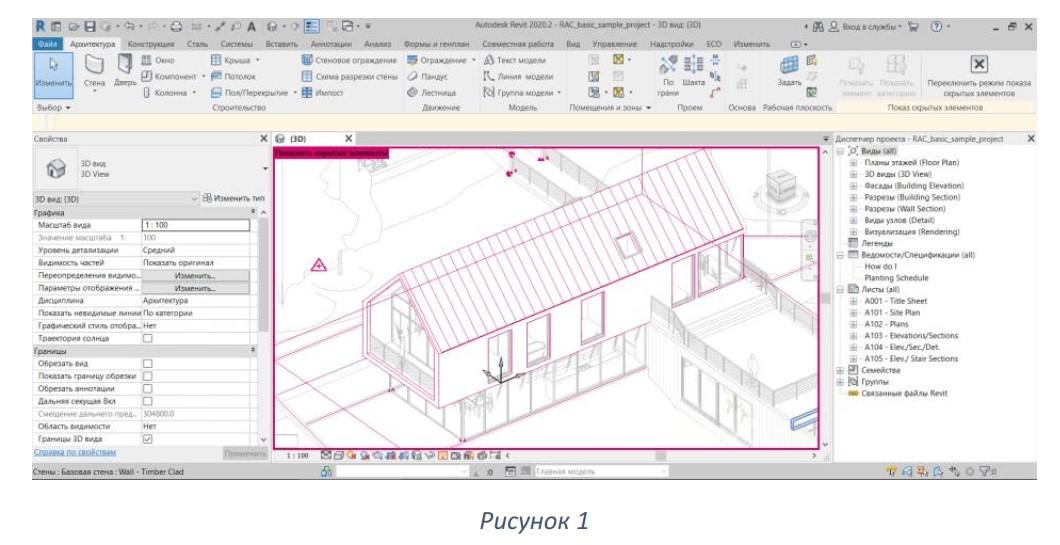

• Объект скрыт на виде: Проверьте, не был ли объект скрыт вручную на конкретном виде. (рис.1)​

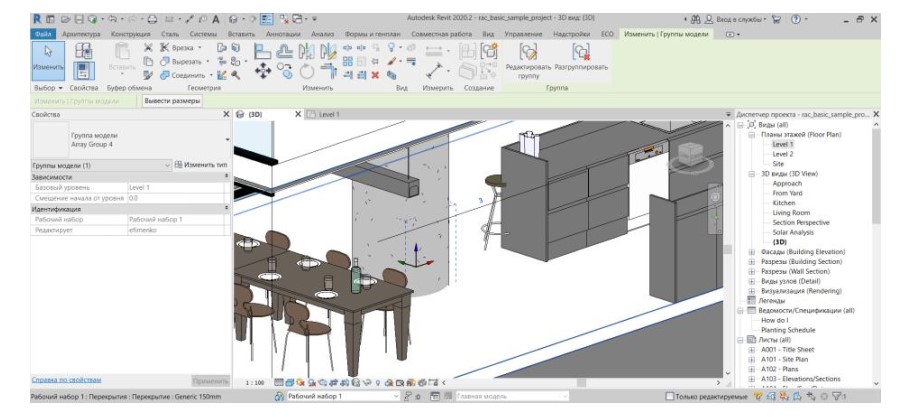

• Объект или категория временно изолирован: Убедитесь, что объект не находится в режиме временной изоляции. (рис. 2)​

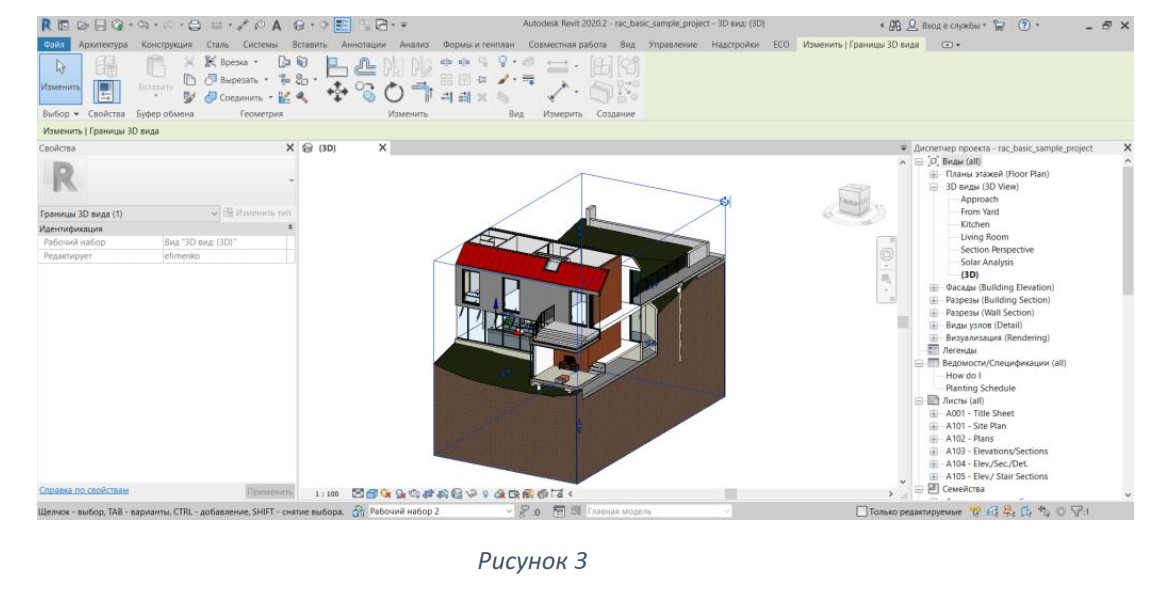

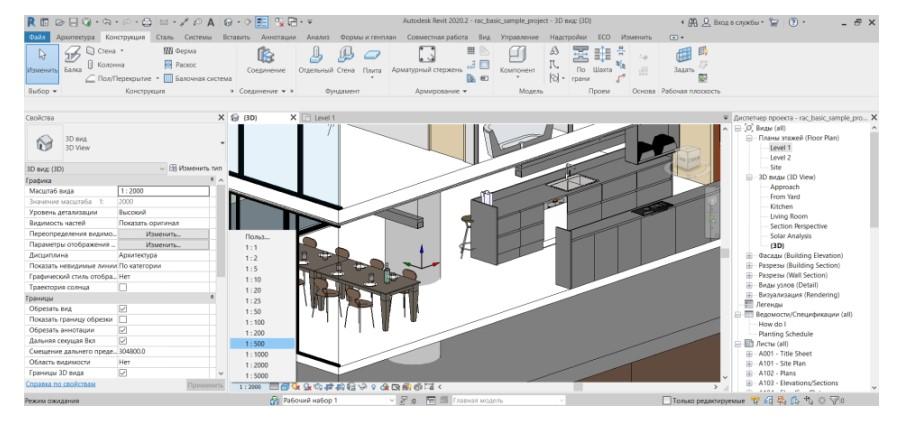

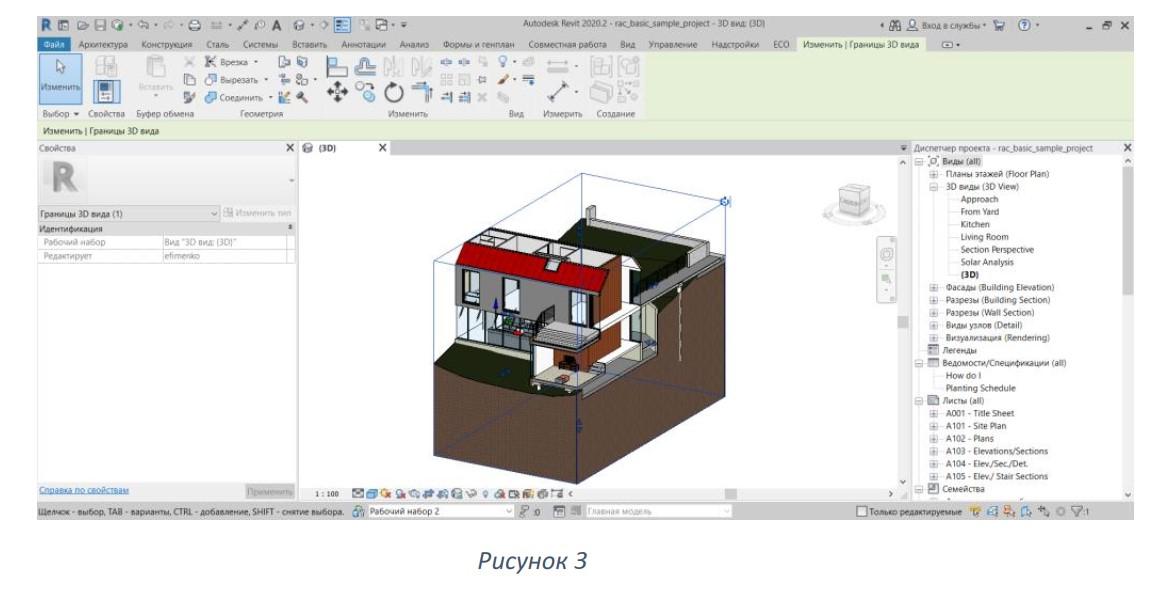

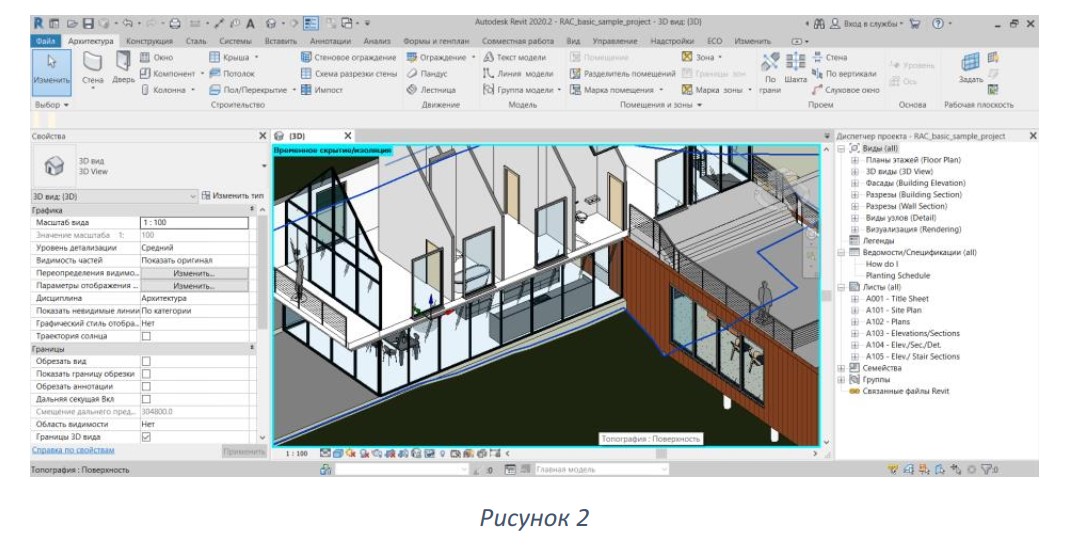

• Элемент размещен вне области подрезки вида: Проверьте, находится ли элемент в пределах подрезки. (рис. 3)​

• Элемент — объект аннотаций, который не полностью внутри области подрезки аннотаций: Убедитесь, что аннотация находится в зоне подрезки. (рис. 3)​

• Объект зависит от вида, который был удален: Проверьте зависимость объекта от удалённого вида.

2. Элемент отключен в настройках вида:

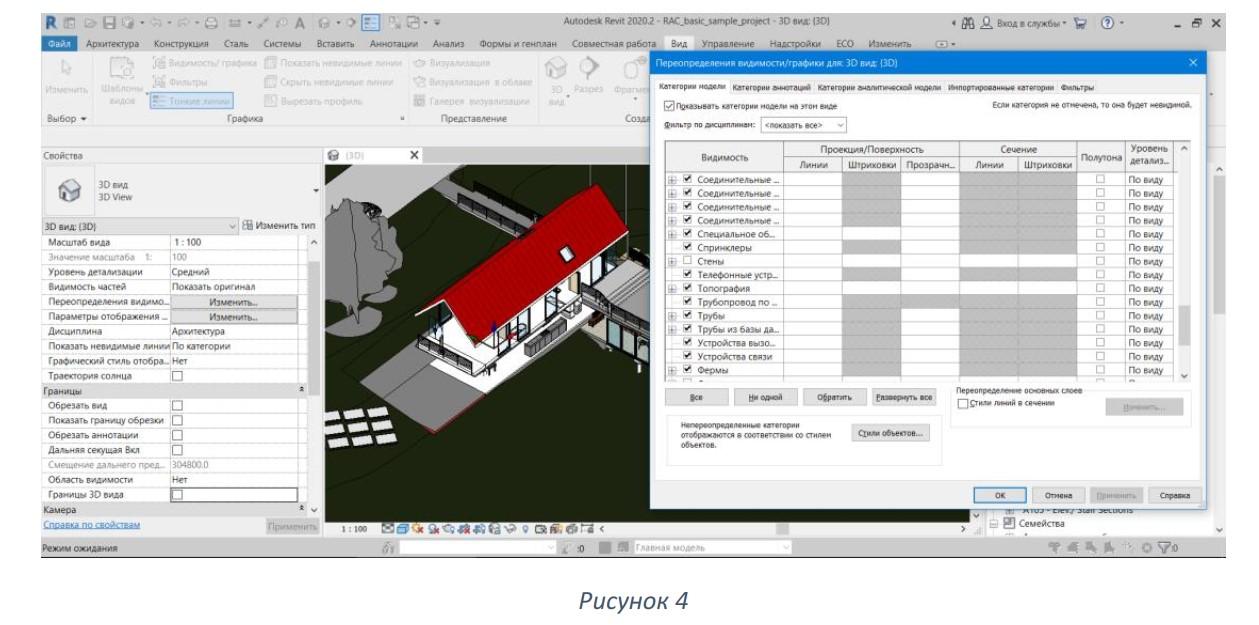

• Категория или подкатегория объекта скрыта на виде: Проверьте настройки видимости категорий и подкатегорий в свойствах вида. (рис. 4)​

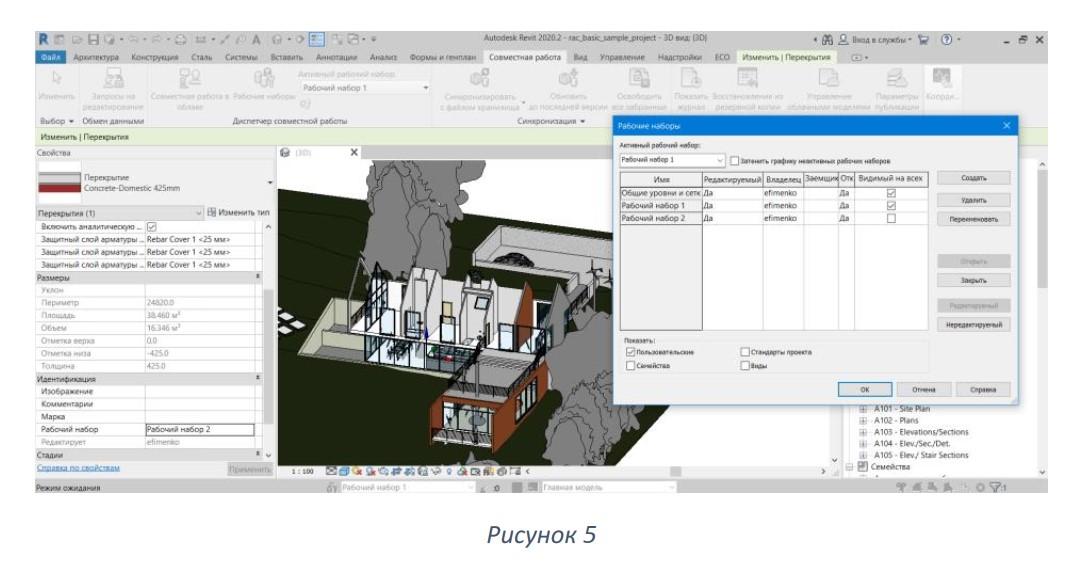

• Объект находится в рабочем наборе, скрытом в настройках связанного файла: Проверьте видимость рабочего набора в связанных файлах. (рис. 5)

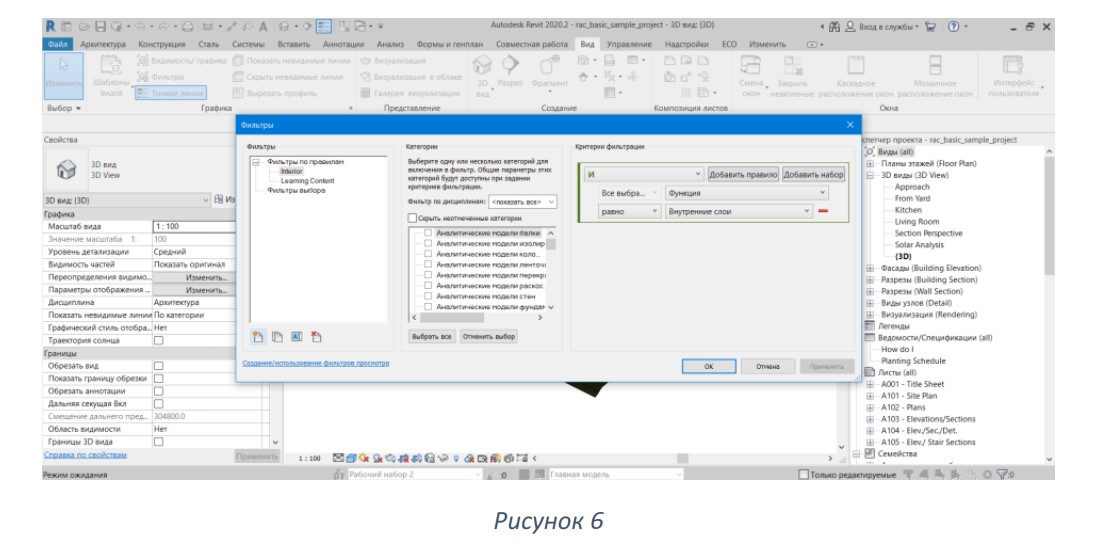

• Объект скрыт фильтром, применённым к виду: Проверьте фильтры, установленные для данного вида. (рис. 6)​

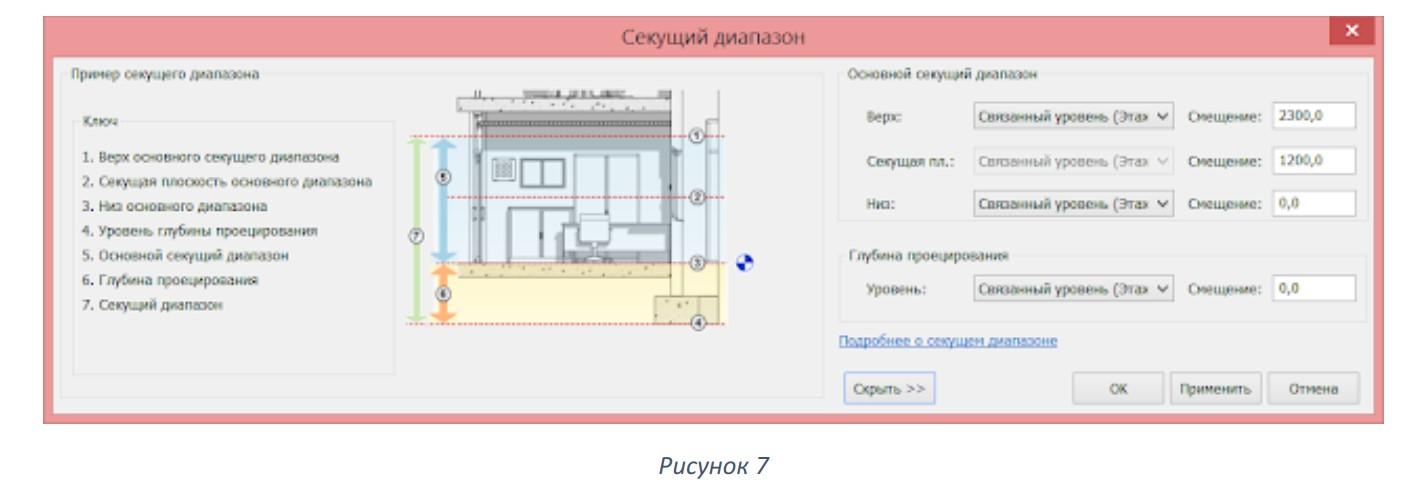

• Объект находится за пределами секущего диапазона: Убедитесь, что объект находится в зоне отображения (рис.7)​

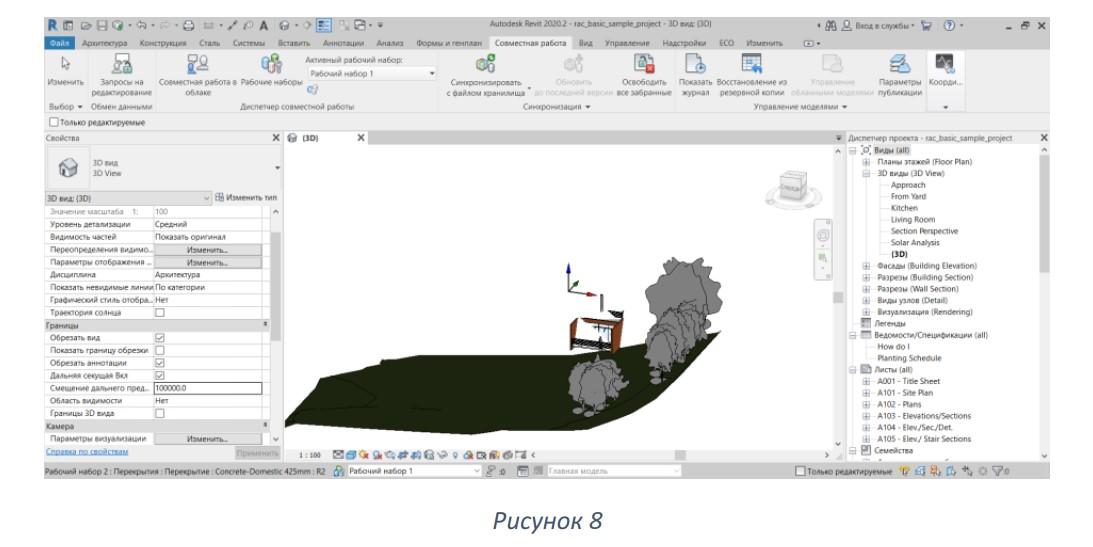

• Смещение дальнего предела секущего диапазона недостаточно для отображения объекта: Проверьте настройки смещения дальнего предела. (рис. 8)

• Объект находится в рабочем наборе, скрытом на данном виде: Проверьте видимость рабочих наборов для конкретного вида. (рис. 5)

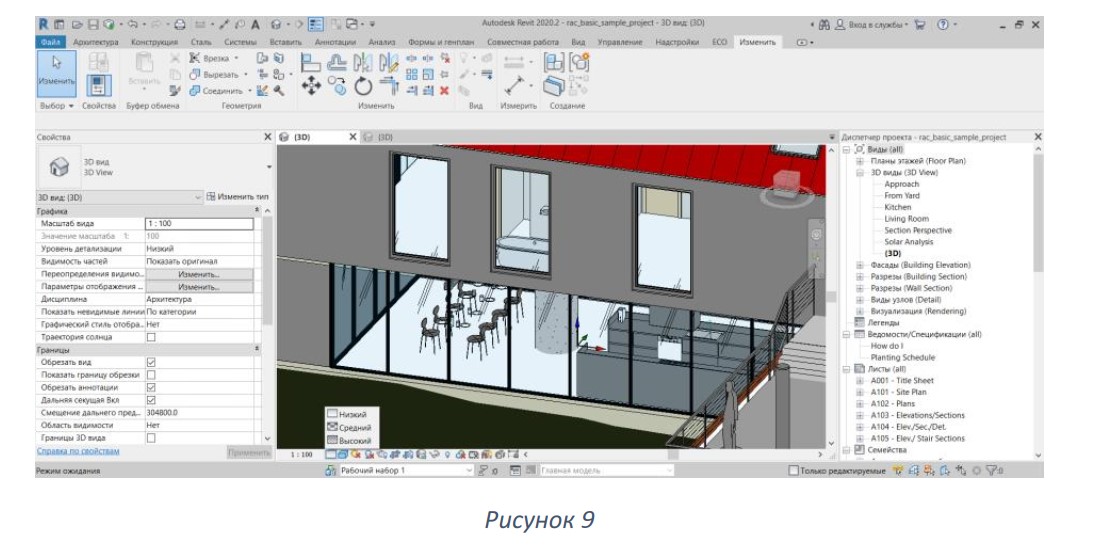

• Объект невидим в выбранном уровне детализации его категории: Проверьте настройки уровня детализации для данной категории объекта. (рис. 9)

• Тип элемента не отображается в выбранной дисциплине: Проверьте, не скрыт ли тип элемента из-за настройки дисциплины.

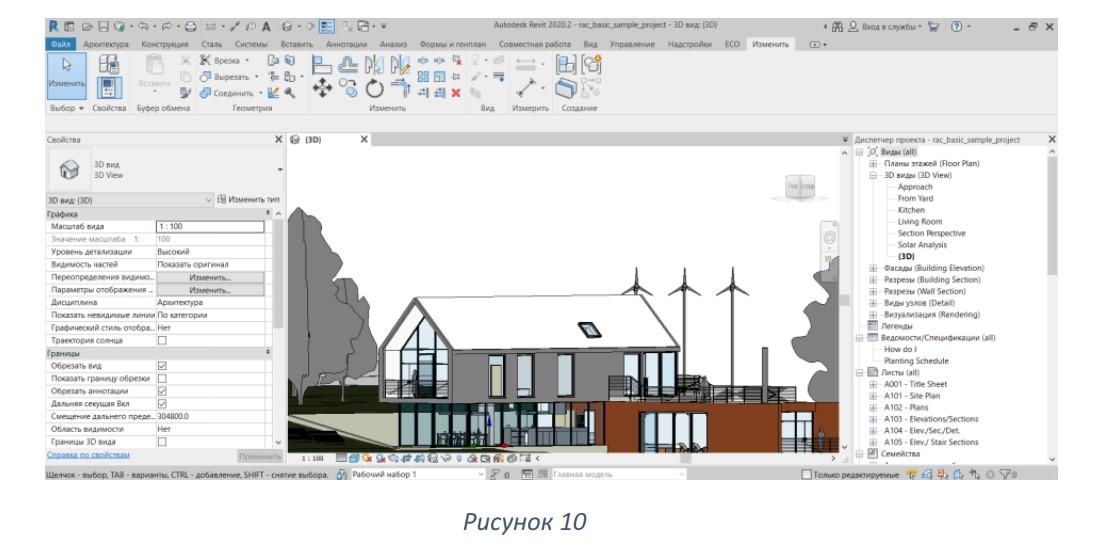

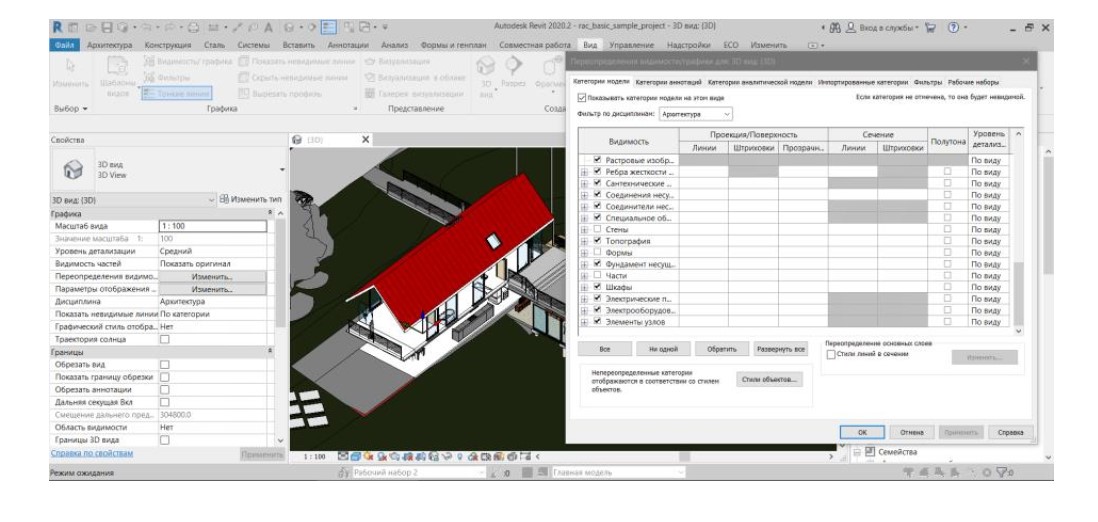

• Элемент является частью объекта или категории, установленной в цвет фона: Проверьте настройки цвета категории и объекта. (рис. 10)

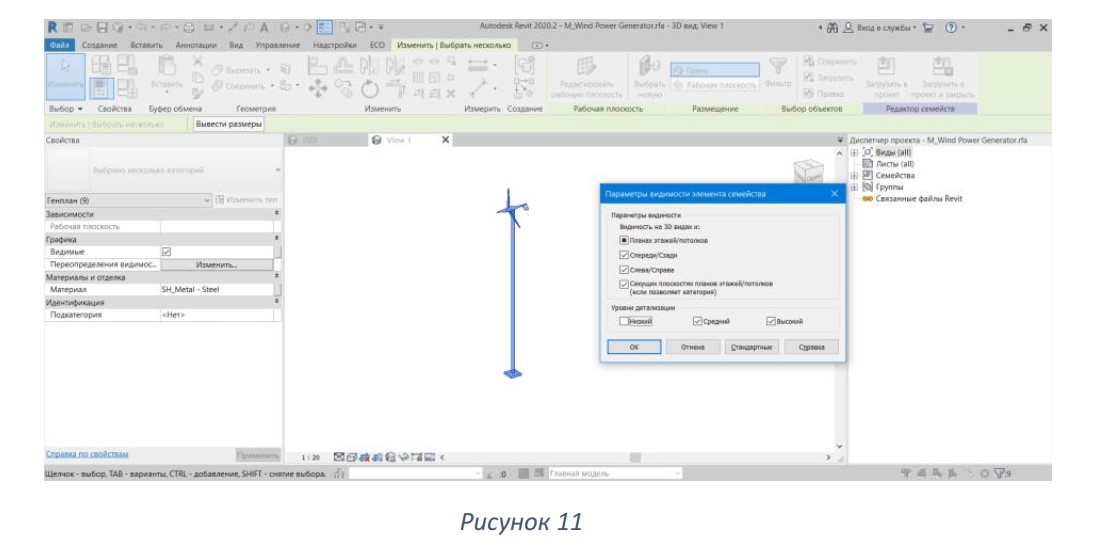

• Объект ограничен областью видимости, невидимой на виде: убедитесь, что область видимости объекта отображается на виде. (рис. 11)

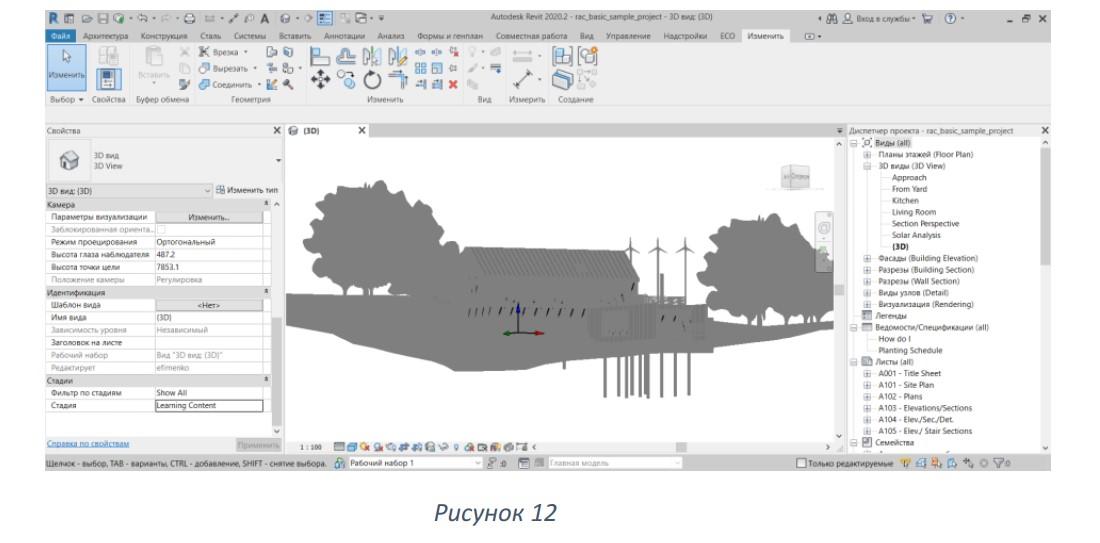

• Настройки стадии объекта или вида не позволяют отображать элемент: Проверьте стадии строительства и видимость элементов по стадиям. (рис. 12)




3. Элемент отключен глобально в проекте:

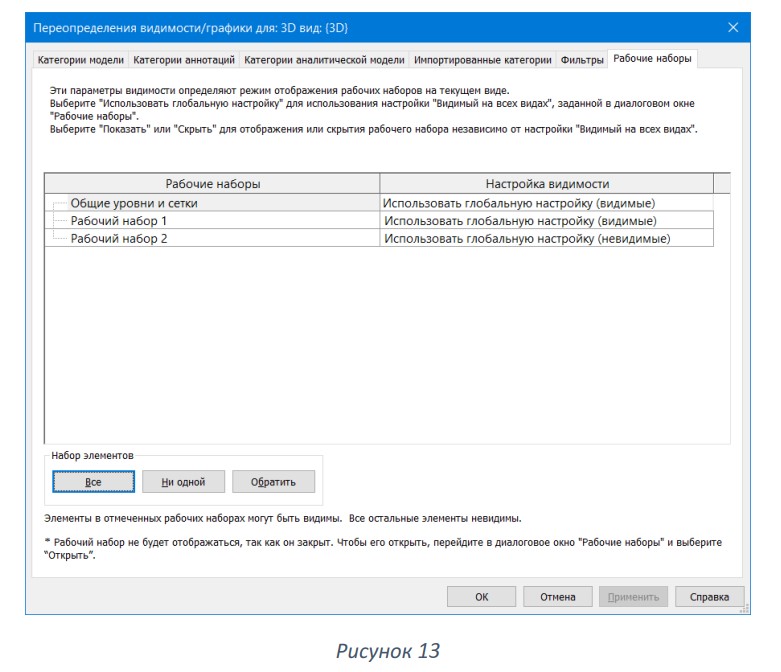

• Объект находится в закрытом рабочем наборе проекта: Проверьте, открыт ли рабочий набор. (рис. 13)​

• Объект находится в закрытом рабочем наборе связанного файла: убедитесь, что рабочий набор в связанном файле открыт. (рис. 13)

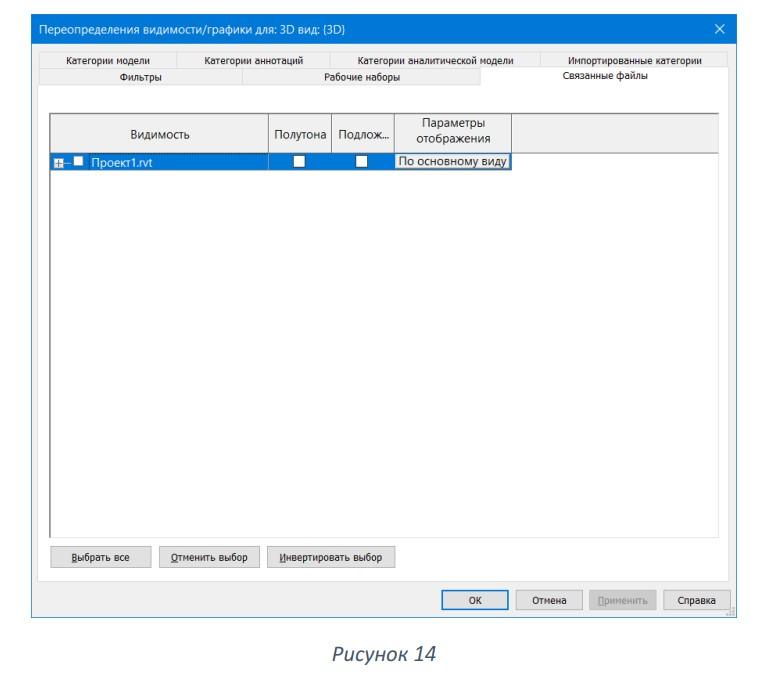

• Объект — часть связанного файла, не видимого на виде: Проверьте видимость связанных файлов на виде. (рис. 14)

• Настройки стиля объекта установлены в цвет фона: Проверьте, не перекрывается ли объект фоновым цветом.


• Объект связан с координатами, слишком большими для обработки Revit: Убедитесь, что координаты корректны.

• Объект — часть варианта конструкций, невидимого на виде: Проверьте настройки видимости вариантов конструкций.

4. Элемент скрыт независимо от настроек видимости в проекте:

• Объект перекрывает другой объект: Проверьте, нет ли перекрытий.

• Семейства, не зависящие от секущего диапазона: Проверьте параметры секущего диапазона для семейств-исключений.
• Неправильно определённая связь элемента: убедитесь в корректности определения связи объекта.
• Объект в связанном файле не расположен в указанном месте: Проверьте координаты размещения связанного файла.
• Переопределены грани объекта как "невидимые линии": Проверьте параметры отображения граней объекта.
• Размеры объекта слишком малы для отображения: убедитесь, что объект виден при выбранном масштабе.
• Элемент отображается только на виде, где был создан: проверьте, относится ли объект к аннотативным элементам (например, марки, размеры и т.д.).
• Масштаб вида не позволяет увидеть объект: измените масштаб вида, если объект слишком мал для отображения.


Следуя этим шагам, можно выявить и устранить основные проблемы, связанные с отсутствием отображения элементов в Autodesk Revit.
